오픈리니어벨트

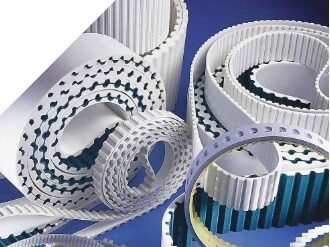

Open-Linear-Urethane-Belt

오픈 리니어 벨트(Open Linear Belt)는 일반적인 엔드리스(Endless) 벨트와 달리 양 끝이 연결되지 않은 “열린 형태”의 타이밍 벨트를 말합니다.
주로 리니어 모션(Linear Motion), 즉 왕복 직선이동이 필요한 장치에서 사용됩니다.

1️⃣ 용도 (주요 사용 분야)

오픈 리니어 벨트는 다음과 같은 장비에서 널리 사용됩니다:

적용 분야 설명
리니어 스테이지 / 이송장치모터 회전운동을 직선운동으로 변환
슬라이더나 테이블을 이동시킴
자동화 장비피더, 패키징, 포장기, 인쇄기 등에서
정확한 위치 제어용
로봇 / XY 테이블팔이나 그리퍼를 일정 거리 직선으로 이동 시키는 장치
문자열 제어, 컷팅기, 플로터, 라벨러위치 정밀도가 요구되는 반복 직선 동작
리프팅 시스템(엘리베이터, 오버헤드 이송장치)일정 거리 상승/하강용 구동 장치

위치 정밀도와 반복정확도가 중요한 자동화·로봇 분야에서 주로 사용됩니다.

2️⃣ 구조 및 특징

  • 끝이 열려 있어 원하는 길이로 절단 가능
  • 벨트의 한쪽 또는 양쪽에 철심(스틸코드) / 케블라코드 보강층 내장 → 늘어남 방지
  • 클램프(Clamp)나 조인트 플레이트로 고정하여 슬라이더를 연결
  • 백래시(Backlash)가 거의 없고 정밀 위치 제어 가능

3️⃣ Type (형식 분류)

오픈 리니어 벨트는 일반 타이밍벨트와 마찬가지로 치형(Pitch Type), 재질(Material), 코팅/백 종류 등으로 분류합니다.

(1)치형별 분류

구분 피치(mm) 형상 특징 특징 주요 용도
T Type BeltT5/T10/T20사다리꼴(Trapezoidal)가장 기본적인 유럽형 표준, 가격 저렴, 저속·경하중용프린터, 소형기계, 경량 이송장치
AT Type BeltAT5/AT10 AT20T형 강화형이빨이 두껍고 접촉면 넓음 인장강도, 위치정밀도 향상리니어 모션, 자동화, 포장기계
STD Type BeltS5M/S8M수정된 곡선형(Super Torque Drive)더 깊은 치형상으로 미끄럼 적고 정확한 토크 전달자동화 라인, 정밀 리니어 구동
RPP BeltRPP5/RPP8 RPP14HTD와 유사, 곡선형HTD 개선형, 저소음·고정밀로봇, 이송장치, 정밀기계
GT형 (2GT, 3GT, 5GT)2,3,5미세곡선, 진입부 완화백래시 최소화, 3D프린터·서보구동 등 정밀 위치제어정밀 XY테이블, 서보모터 구동
ATL Type BeltATL10/ATL20AT형 오픈벨트 전용AT보다 인장코드(스틸/케블라) 강화, 반복정밀도 극대화고하중 리니어, 리프팅, OHT, 로봇

(2) 재질별 분류

재질 특징
폴리우레탄(PU)내마모성·내유성 우수 정밀 구동용 (오픈벨트는 거의 PU재질)
고무(Rubber)충격 흡수력 우수 일반 전동용(엔드리스용 주로)

(3) 코드(심재) 종류

코드 특징
스틸 코드 (Steel Cord)고강도, 신장 적음, 반복 위치정확도 우수
케블라(Aramid) 코드가볍고 유연, 소형 구동용
스테인리스 코드고온·청정환경용

(4) 백코팅 (Belt Backing)

코팅 종류 용도
PAZ / PAR (폴리아미드 천)저마찰, 슬라이더 접촉부 마모 방지
Linatex, PU Soft, Foam완충, 이송물 보호
무코팅기본형, 클램프 체결용

대표 예시

  • T5 Open Belt (PU+Kevlar Cord) → 경량 정밀 이동, 라벨러·플로터용
  • S5M Open Belt(PU+Steel Cord) → 리니어 모션 장치용
  • RPP Open Belt (PU+Steel Cord) → 리니어 모션 장치용
  • AT10 Open Belt (PU+Steel Cord) → 자동 이송라인, 리니어 모션 장치용
  • ATL10,ATL20 Open Belt(PU+Steel Cord) → 고하중 리니어 모션,리프팅용(갠트리 등)
